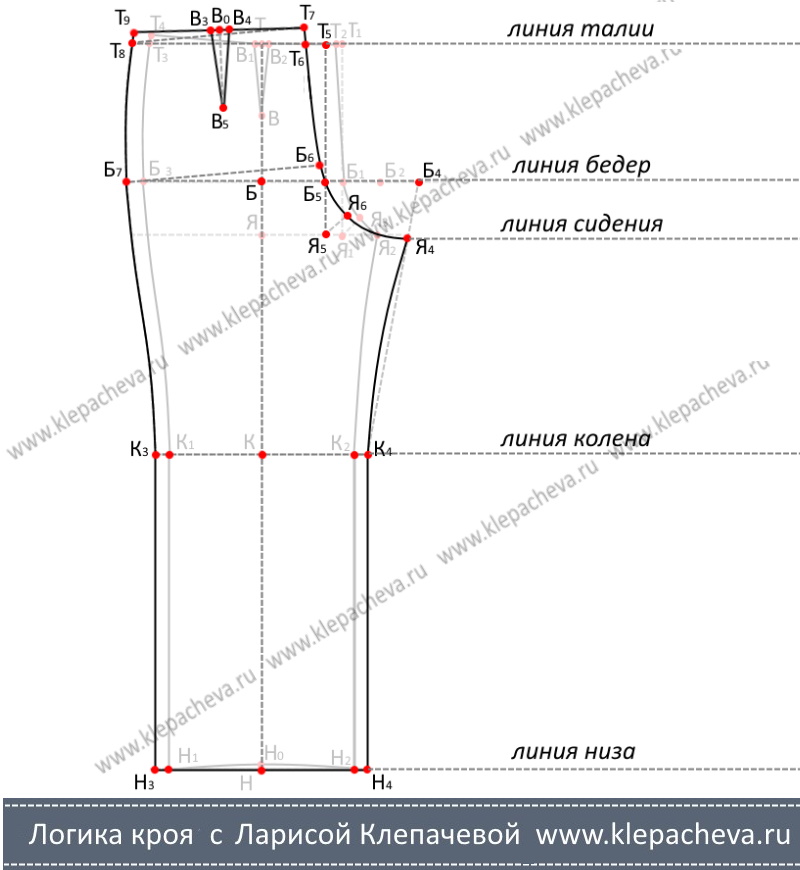

Задняя половинка строится на основе передней (построение передней половинки здесь)
Начнем построение задней половинки брюк с нижней части.
Ширина задней половинки брюк внизу
При построении передней половинки брюк была решено строить переднюю половинку брюк на 4 см уже задней. Следовательно, ширина задней половинки по низу Н3Н4 = Шн + 2 см.
От точки Н отложить вправо и влево по 1/2 величины Н3Н4, отметить точки Н3 и Н4.
Ширина передней половинки брюк на уровне колена.
При построении передней половинки брюк была решено, ширина брюк на уровне колена будет равна ширине брюк по низу.
Поэтому от точек Н3 и Н4 провести вертикально вверх линии до пересечения с линией колена, отметить точки К3 иК4.
Ширина шага задней половинки.
От точки Б вправо отложить ББ4=0,5*(1,4Сб+Пб-1,5-Б3Б4) + 0,5, отметить точку Б4.
От точки Б4 влево отложить Б4Б5=0,7*(0,4*Сб-1,5), отметить точку Б5.
Б4Б5- ширина шага задней половинки.
Вершина линии шагового среза.
Точку Б4 соединить прямой вспомогательной линией с точкой К4.
С чертежа передней половинки измерить длину отрезка К2Я2 и отложить такую же величину вверх от точки К4 по линии шагового среза, отметить точку Я4.
Соединить точку Я4 с точкой К4 плавной кривой с небольшим прогибом.
Положение среднего среза по линии талии
Из точки Б5 провести вертикаль, на пересечении с линией талии обозначить точку Т5, на пересечении с линией сидения точку Я5.
От точки Т5 влево отложить величину мерки Гт2, отметить точку Т6. Соединить точку Т6 с точкой Б5 прямой линией.
Баланс брюк.
От точки Т6 вверх на продолжении прямой Б5Т6 отложить величину баланса брюк, отметить точку Т7.
Т6Т7 = Дсп – Впс — Дс
От точки Б5 вверх по линии Б5Т7 отложить величину баланса, отметить точку Б6 (точка линии бедер задней половинки).
Б5Б6=Т6Т7
Прогиб среднего среза.
На биссектрисе угла Я4Я5Б5 отложить Я5Я6=3÷3,5см, отметить точку Я6.
Соединить плавной кривой точки Б5, Я6 и Я4.
Оформить средний срез задней половинки брюк, соединяя точки Т7, Т6, Б6, Б5, Я6, Я4.
Ширина задней половинки по талии.
От точки Т7 влево на линию талии отложить ширину задней половинки брюк с учетом величины задней вытачки.
Т7Т8 =0,5*(Ст +Пст) + р-р задней вытачки.
Линия бокового среза.
От точки Б влево отложить ББ7 = ББ4 – 1, отметить точку Б7.
Точку Б7 соединить с точкой К3 и с точкой Т8 красивой плавной линией.
На чертеже передней половинки измерить длину отрезка Т4Б3 и отложить такую же величину на чертеже задней половинки от точки Б7 по линии бокового среза, отметить точку Т9.
Линия бедер.
Точку Б6 соединить прямой линией с точкой Б7 провести линию бедер задней половинки Б6Б7.
Построение задней вытачки.
Точки Т9 и Т7 соединить прямой линией, найти середину отрезка, обозначить точку В0. От точки В0 вниз провести перпендикуляр к линии Т7Т9 длиной 10см.
В0В5 = 10см
От точки В0 вправо и влево отложить по ½ величины раствора задней вытачки, отметить точку В3 и В4.
В4В0=В0В3.
Точки В3 и В4 соединить с точкой В5
